名称: IR油墨

品牌:

型号:

材质:

是否进口:

是否涂层:

适用范围:

规格:

立即询价

详细介绍 规格参数 售后保障

IR油墨

  IR油墨是可以使IR (红外线)透过、并能遮断可视光 (用眼睛可以看到的光)、紫外线 (例如太阳光)的油墨。通过在透明片材上进行印刷而形成的涂膜,可以其调整指定波长的透过率。涂膜只透过红外线,因此被用于遥控器的受光窗和手机的红外线接收窗。
<IR油墨作用原理>:
①发出的近红外线 (900-1100nm )通过光过滤器 (IR油墨的印刷部分)。(由于紫外线、可视光无法透过,可以防止在荧光灯、可视光下的误工作。)
②通过滤光器的红外线在传感器处受光。
③在传感器的光电管中变为电信号,使之增幅,而启动开关。

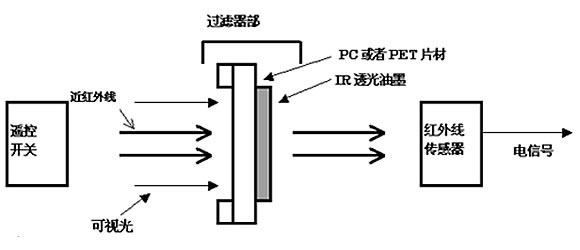

图2:遥控器和红外线 (IR)传感器的作用机构以及IR透过油墨
我司的IR透过油墨的特征
①颜料系油墨 :
一般来说,对IR油墨来说,染料型是比较有名,但是,染料型的各种耐性弱,而且会对刮刀和网版染色。所以,我们推荐使用颜料型的IR油墨。
②色相 :
IR透过油墨有可以遮断紫外光-可视光,仅使红外线透过的功能,而且为使滤光器的内部构造从外面无法看到,所以表面色相成黑色系。从功能性考虑,对色相的调整有限制,但还是可以调整透过色的。(根据透过色不同,透过率会有若干变化)。另外,虽然红外线的透过率会降低10-20%,但可以通过与金属色的重叠印刷等使表面色相的变幻无穷。

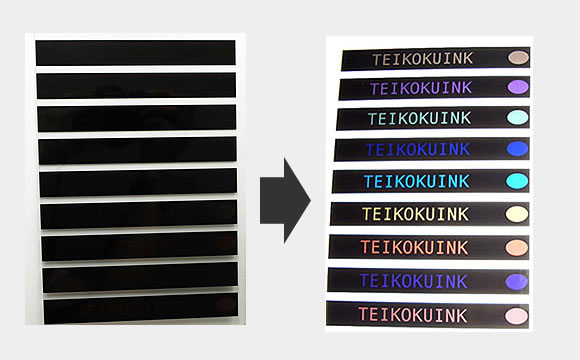

图3: IR透过油墨的色相变化的例子
③也可 以对应无卤IR透过油墨也可以无卤化。不意图性地使用含氯(Cl)、溴 (Br)化合物的原材料、控制氯和溴的含量在Cl < 900ppm, Br < 900ppm, Cl+Br < 1500ppm 以内以实现无卤化。
④对应于各种片材可以对应于各种系列的油墨进行调色,因此关于使用的片材和油墨系列的选择、请咨询我们。
应用光透过功能的 「隐形印刷 」
IR透过油墨就像前面所说的可以调整透过色,而且可以通过与金属色的重叠印刷等赋予表面色相的各 种变化。因此,可以用不打背光从表面看不出来的印刷――― 「隐形印刷」,进行多种多样的装饰。
注1)根据透过色不同,透过率会发生若干变化。
注2)金属色的重叠印刷等会使红外线透过率降低10-20%。
使用金属粉油墨的重叠印刷的各种可视光透过油墨的 「IR油墨印刷案例 」。
下是将IR油墨重叠印刷在金属调油墨上的印刷物的照片以及从此印刷物背面打光将可视光线透过的照片。
大家可以看到隐形印刷图样在打光之前是辨别不出来的。

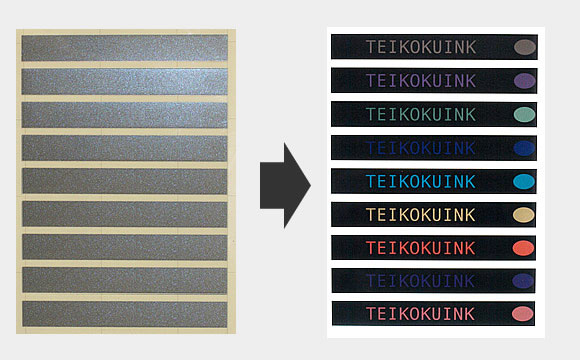

图4:IR透过油墨与金属调油墨进行重叠印刷的印刷物 (一般情况下和从背后打光时)
以下是IR透过油墨与金属调油墨进行重叠印刷的印刷物的放大照片。即使放大后,也完全辨别不出来隐形印刷的图样。

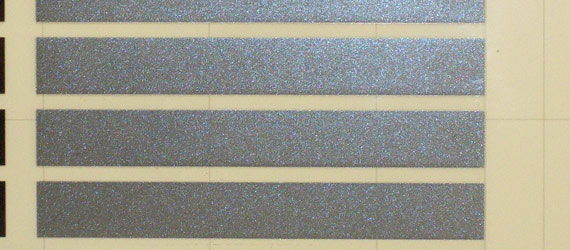

图5:IR透过油墨与金属调油墨进行重叠印刷的例子 (放大照片)
以下是从背面打光时的放大照片。 通过透过色的组合变化,可以使至今无法达到的设计变成可能。

图6:从背面打光时的放大照片。

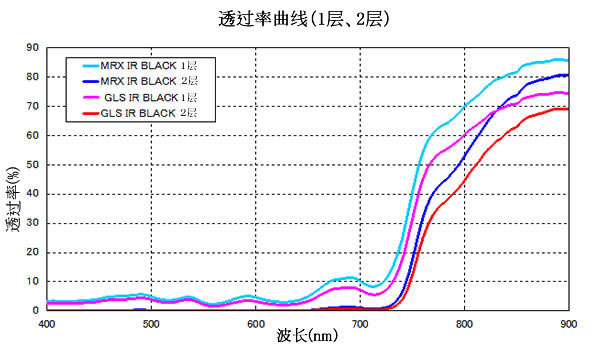

透过率 曲线

上记图表中是用我司IR透过油墨的透过率曲线作为一个例子,记载了IR油墨 (片材:MR200) (片材:玻璃)的一层、二层的透过率。
<图案说明>
透过率图的横轴为波长 (nm (纳米))、竖轴表示透过率 (T%)。
T%越高,这个波长的光就会通过越多。可视光的波长范围为380~780nm,
比这个数据短的波长是紫外线,长的波长为红外线。

           ※一般所说的透过率为380nm~780nm各点的透过率的平均值。
油墨膜测试表:


项 目

结 果

备 考 (测验条件)

硬度 拉深试验 耐冲击试验 弯曲试验 耐盐水性 耐洗涤剂性 耐酸性 耐碱性 耐汽油性 耐甲醇性 耐甲苯性

H
无影响 无影响 无影响 无影响 无影响 无影响 无影响 无影响 无影响 无影响

铅笔硬度 45°×500 克,使用三菱 UNI 牌
2mm 直径
将 300 克重的钢球在 1 米高处坠落试验样 本
2mm 直径,180°
浸在 5%氢氧化钠溶液 1 星期 浸在 7%洗洁精溶剂中 1 星期 浸在 5%盐酸溶液中 2 天 浸在 5%氢氧化钠溶液中 2 天 用汽油以 1 公斤力擦 50 次
用甲醇以 1 公斤力擦 50 次
用甲苯以 1 公斤力擦 50 次



附 着 力 试 验

白铁皮
铝 不锈钢
经阳极氧化铝 涂漆 精压加工铝表面

100/100
100/100
100/100
100/100
100/100
100/100





在油墨表面切割后用胶纸作剥离试验


















素材:索尼提供的强化玻璃
油墨:IR油墨(透明紫蓝)
烘烤温度:150°45分钟
IR光谱扫描:


强化玻璃系列 IR油墨 标准版

油墨编号

YC0132(IR蓝色)

网板目数

T-420

油墨固化剂

油墨稀释剂

TR-003,比例10-18%

油墨添加剂

73,比例3%

粘度(30度)

3500-6500 mPas 20rpm

参考条件

印刷色板

PC片材



波段范围

500nm15%±2,850nm80%以上

波长(nm)

穿透率数据

400

23.6

450

33.5

500

33.3

550

23.4

600

21

650

30.4

700

73.6

750

85.5

800

85.7

850

85.5

900

86

950

86.9

1000

87.9
